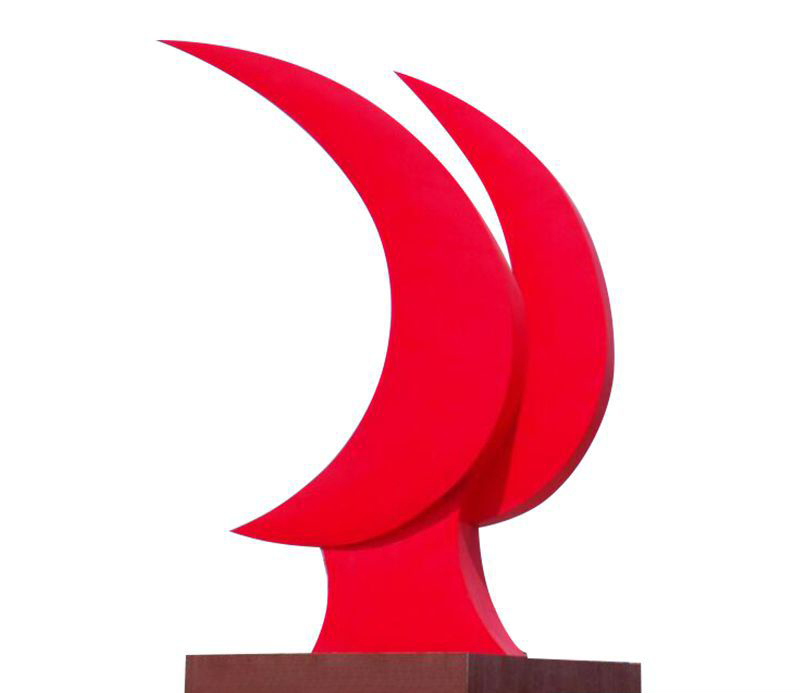

景区不锈钢抽象月亮雕塑

?>

图片介绍

最近收到小伙伴给我发的一个月亮弯雕塑模型，问我UG软件的绘制方法，抽象月亮雕塑看上去要做扫掠做管道，其实还需要用到一个整体变形命令。建模过程：1打开UG，在YZ平面绘制草图并进行旋转这里旋转我偏置了16mm，小伙伴不偏置的话就旋转成片体吧2在XY平面绘制一段直线3将草图2的直线沿着草图1的直线做引导线进行角度规律扫掠4抽取扫掠面和旋转外侧的相交曲线，并做15mm管道5以XZ平面镜像扫掠面6抽取镜像后扫掠面与旋转面内侧面的相交曲线，并做管道之前如果小伙伴旋转的是没有偏置的片体的话，这里就用偏置曲面来代替这是隐藏片体后剩下的两根管道7对两根管道进行圆形阵列8在顶部绘制三角形进行旋转9镜像到下方并进行求和10草图绘制圆弧以及与模型等长的直线，圆弧的周长可以设置为直线的长度。

11进行整体变形，计算了圆弧长度就不用保持基本长度了删除原来的体，就剩弯弯的月亮了看起来没思路，做起来却非常简单，就是基础命令的综合使用，来检查下你的学习成果吧。正在跳转​jqcomwv=1027&k=UfOqMKhu。
